メール便 送料無料！ バックカメラ アダプター トヨタ純正DOPバックカメラ を カロッツェリア 【 AVIC-ZH0077 】 ナビ に 変換 変換ハーネス カプラーオン carrozzeria 変圧

＼＼＼メール便送料無料／／／ ★

★

★

トヨタ純正DOPバックカメラが そのまま使えます！！ ”社外ナビに変換” ★

★

★

● トヨタ純正DOPバックカメラとカロッツェリアナビを接続する為の変換ハーネスです。

純正ナビをカロッツェリアナビに変更して、 バックカメラは純正のまま使いたい時に便利な商品です。

トヨタのディーラーオプションナビで、 ナビ本体裏側に4Pコネクタで接続されているものに対応します。

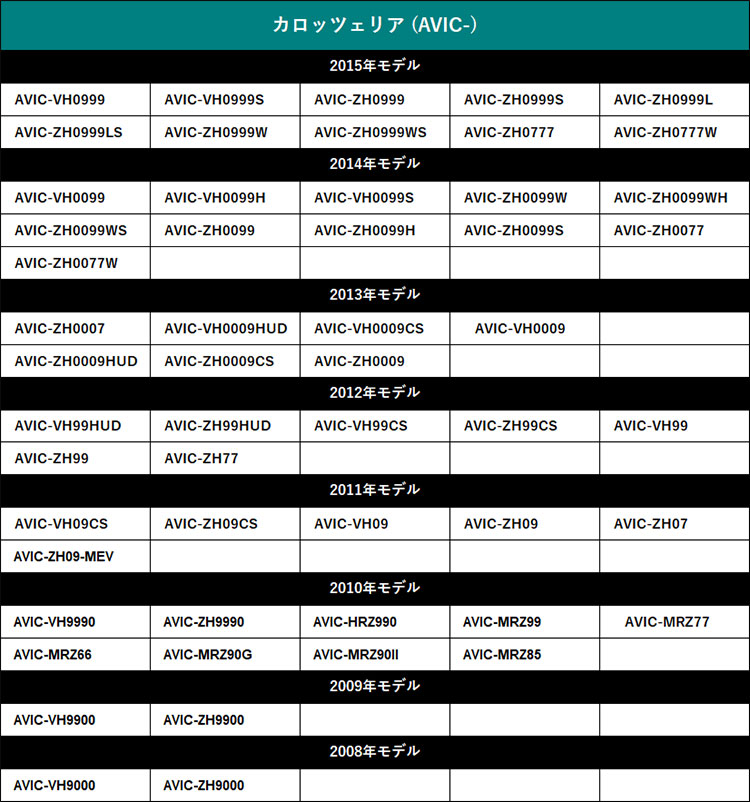

※ナビ接続は カロッツェリア RD-C100 が必要な上記適合表記載機種に限ります。

● 取付方法 1.4Pのバックカメラカプラーを当商品（変換アダプター）と接続する。

（カプラーオン） 2.赤線をバック信号12V（無い場合はACC12V）から供給する。

※バック信号 12V推奨 3.黒線アースをナビ側面のビスと共締めする。

4.カロッツェリアナビのバックカメラ入力（RCA）に接続すれば完成です。

※ メーカオプションには対応しておりません。

※ マルチビューバックガイドモニターには対応しておりません。

※ ディーラーオプションの年式の古い車両へはお取り付け出来ない場合があります。

※ 誤って取り付けるとショートしますので、 必ずバックカメラへ行く電源入力と映像出力の位置を確認して接続してください。

※ 接続機器の故障・破損に関しましては保証致しかねますので、 知識の無い方はカーショップや専門店様にご依頼ください。

※ 保証は初期不良のみとさせて頂きます。

トヨタ / ダイハツ下記機種のバックカメラに対応トヨタ 2018年モデル（W68シリーズ）NSZT-W68T ※1トヨタ 2016年モデル（W66シリーズ）NSZN-Z66T ※1NSZT-Y66T ※1NSZT-W66TNSCD-W66トヨタ2014年モデル（W64シリーズ）NSZT-Y64TNSZT-YA4TNSZA-X64TNSZN-W64TNSZT-W64NSCP-W64ダイハツ 2013年モデル（W63シリーズ）NHZP-W63D (N162)NHZP-D63D (N167)NSZN-W63D (N163)NSZA-W63GD (N164)2012年モデル（W62シリーズ）NHBA-W62GNHBA-X62GNHZD-W62GNHZN-X62GNSZT-W62GNSLN-W62NSZT-Y62GNSCP-W622011年モデル（W61シリーズ）NHZA-W61GNHZN-W61GNSZT-W61GNSCT-W61NHZN-X61GNSDD-W61NSCP-W612010年モデル（W60シリーズ）NHZA-W60GNHZN-W60GNSZT-W60NHDT-W60GNSDN-W60NSCN-W602009年モデル（W59シリーズ）NHZA-W59GNHZN-W59GNHDT-W59GNHDT-W59NSDT-W59NSDN-W59NSCN-W59C2008年モデル（W58シリーズ）NHZA-W58GNHZP-W58SNHZT-W58GNHZT-W58NH3N-W58GNH3N-W58NHDT-W58GNHDT-W58NDDN-W582007年モデル（W57シリーズ）NHDA-W57GNHZN-W57NHDP-W57SNHDT-W57DNH3N-W57NDDN-W572006年モデル（W56シリーズ）NHXT-W56DNHDN-W56GNHDN-W56NH3T-W56NHDP-W56SNDDA-W56ND3T-W56NDDN-W562005年モデル（W55シリーズ）NHXT-W55VNHDN-W55GNH3T-W55NHDT-W55NDDA-W55NDCN-W55NDCN-D552004年モデル（W54シリーズ）NHDT-W54VNHCT-W54NHCT-D54ND3A-W54AND3T-W54ND3T-D54NDCT-W54ENDCN-W54NDCN-D54※ 表に記載の機種以外の適合につきましては当方では解り兼ねます。

※ 1 バックガイドモニター / バックモニター装着車に限ります。

イクリプス下記機種のバックカメラに対応2015年モデルAVN135MAVN135MWUCNVG05UCNV1150AVN-G05AVN-SZ05iAVN-SZ05iWAVN-SZX05iAVN-Z05iAVN-Z05iWAVN-ZX05i2014年モデルAVN134MAVN134MWUCNVG04UCNV1140AVN-G04AVN-SZ04iAVN-SZ04iWAVN-SZX04iAVN-Z04iAVN-Z04iWAVN-ZX04i2013年モデルAVN-ZX03iAVN-Z03iWAVN-Z03iAVN-G03AVN133MWAVN133MUCNVG03UCNV11302012年モデルAVN-G02AVN-F02iAVN-V02BTAVN-V02AVN112MAVN-ZX02iAVN-Z02iUCNVG022011年モデルAVN7500SAVN7300AVN770HDmk2AVN660HDmkAVN7500SAVN661HDAVN111MAVN-G01AVN-V01AVN-Z012010年モデルAVN7500AVN770HDAVN660HDAVN-G01AVN550HD2009年モデルAVN978HDTVMk2AVN078HDMk2AVN779HDAVN669HDAVN339MAVN119M2008年モデルAVN978HDTVAVN078HDAVN778HDANV668HDAVN558HDAVN118M2007年モデルAVN887HDAVN777HDAVN757HDTVAVN687HDAVN667HDAVN557HD2006年モデルAVN8806HDAVN7706HDAVN076HDAVN7406HDAVN6806HDAVN6606HDAVN4406HDAVN1106HDAVN1106DMk22005年モデルAVN8805HDAVN7905HDAVN7705HDAVN075HDAVN6605HDAVN5505DAVN4405DAVN2205D2004年モデルAVN9904HDAVN8804HDAVN6604HDAVN5504DAVN4404DAVN2204D2003年モデルAVN9903HDAVN8803HDAVN7703HDAVN5503HDAVN4403HDAVN3303HDAVN2203HD2002年モデルAVN9902HDAVN8802DAVN7702DAVN4402D2001年モデルAVN7701DAVN5501DAVN5501DVAVN3301D※表に記載の機種以外の適合につきましては当方では解り兼ねます。
